Réamhrá Meaisín

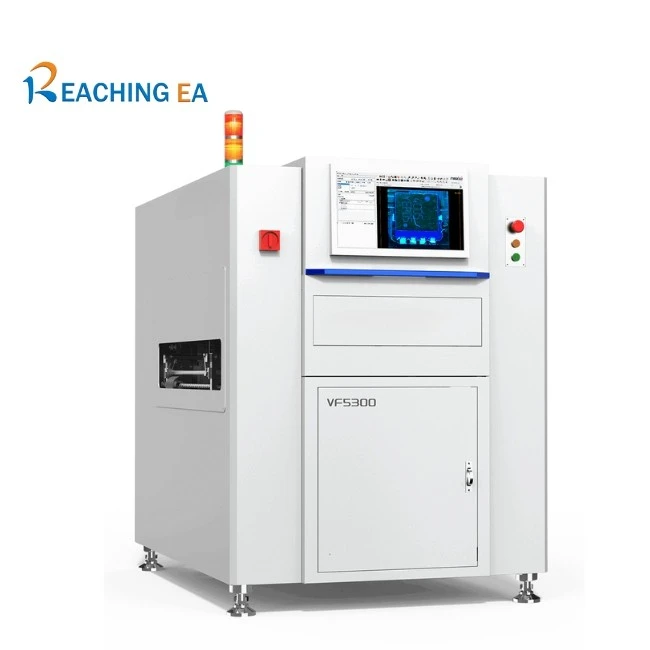

Tá sraith AOI an Chórais Iniúchta Optúil Uathoibrithe Ghreamaitheacha Underfill (VF5100 taobh amháin, taobh dúbailte VF5300) deartha le haghaidh iniúchta ardchruinneas ar airde dreapadóireachta ghreamaitheacha tearclíonta, clúdach, agus lochtanna timpeall imill na gcomhpháirteanna. Le hardíomháú il-uillinneacha, soilsiú UV/RGBW, agus córas optúil amhairc taoibh, seachadann an meaisín braite beacht ar ghreamachán UF, ghreamaitheach UV, ghreamaitheach RTV, agus ábhair diomailt teasa. Tacaíonn sé le hiniúchadh inlíne i línte táirgeachta dáileacháin agus brataithe, ag cinntiú cobhsaíocht an phróisis agus ag feabhsú iontaofacht an táirge.
Príomhghnéithe
- Cigireacht cúig thaobhchun coinníollacha greamaitheacha a ghabháil timpeall imill uile na gcomhpháirteanna.
- Ard-chruinneas-tomhaisd'airde dreapadóireachta greamaitheacha tearclíonta agus céatadán dreapadóireachta.
- Línte comhrianta-ghinte go huathoibríochle haghaidh léirshamhlú teorann greamaitheach soiléir.
- UV, RGBW, agus soilsiú comhaiseachle haghaidh comhoiriúnachta il-ábhar lena n-áirítear UF, UV, RTV, agus greamacháin theirmeach.
- Fíor-íomhá{0}}iniúchadh mboilgeog AIoilte ag sonraí táirgthe chun mboilgeog a bhrath go cruinn.
- Cumas iniúchta inlínedo chomhtháthú le trealamh dáileacháin agus brataithe.
- Sábháil agus athbhreithnigh íomhánna 5-thaobhle haghaidh anailíse SPC, inrianaitheacht, agus nasc MES.
- Rialú láraithe agus cianbhainistiúchun éifeachtacht táirgthe a fheabhsú agus downtime a laghdú.
- Aiseolas lúb dúnta-cumarsáid a chumasú le meaisíní dáileacháin/brataithe chun próisis ghreamaitheacha a bharrfheabhsú.
Réiteach Líne Táirgeadh
Úsáideann ár gcóras iniúchta taobh ardleibhéil prionsabal optúil Sham chun íomhá níos soiléire agus níos leithne a sholáthar agus dromchlaí PCB claonta á ghabháil. Trí dhoimhneacht éifeachtach an réimse a leathnú, cinntíonn an lionsa Sham mionsonraí imeall níos géire agus braite lochtanna níos cruinne i gcomparáid le ceamaraí caighdeánacha. Feabhsaíonn an dearadh optúil feabhsaithe seo feidhmíocht iniúchta taobh, treisíonn sé iontaofacht, agus tacaíonn sé le rialú cáilíochta SMT ard-chruinneas.
Tá gnéithe sa chóras iniúchta solas UV, solas RGBW, agus roghanna solais comhaiseach, rud a cheadaíonn roghnú solúbtha soilsithe bunaithe ar ábhair ghreamaitheacha éagsúla. Le comhcheangail soilsithe optamaithe, feabhsaíonn an meaisín codarsnacht, feabhsaíonn sé infheictheacht lochtanna, agus cinntíonn sé torthaí iniúchta cruinn agus comhsheasmhach d'iarratais SMT.
Cigireacht Samplaí
Tacaíonn an córas le hiniúchadh cúig thaobh, rud a chumasaíonn clúdach cuimsitheach ar thaobhanna comhpháirteanna nach féidir le ceamara tosaigh caighdeánach a ghabháil go fisiciúil. Trí lionsaí uillinneacha iolracha a chomhcheangal, cinntíonn an meaisín go n-aimsítear taobh-lochtanna go hiomlán, feabhsaítear cruinneas iniúchta, agus feabhsaíonn sé iontaofacht iomlán le haghaidh tionóil SMT ard-dlúis.
Soláthraíonn an córas tomhas inlíne ar airde dreapadóireachta ghreamaitheacha UF trí úsáid a bhaint as réiteach ceamara taobh calabraithe. Aimsíonn sé go cruinn an airde dreapadóireachta choibhneasta agus céatadán clúdaigh na greamachán tearclíonta, ag cinntiú rialú próiseas beacht, iontaofacht nascáil feabhsaithe, agus cáilíocht chobhsaí i bpacáistiú leathsheoltóra chun cinn.
Soláthraíonn an córas seo iniúchadh mboilgeog sciath comhréireach uathoibrithe ag baint úsáide as samhlacha AI oilte ar íomhánna táirgeachta fíor. Aimsíonn sé go cruinn lochtanna mboilgeog gan coigeartuithe rialacha láimhe, feabhas a chur ar éifeachtúlacht iniúchta, comhsheasmhacht, agus cáilíocht sciath i ndéantúsaíocht leictreonaic.
Tacaíonn an córas iniúchta seo le cineálacha éagsúla greamachán, lena n-áirítear sciath comhréireach, greamachán UF, greamachán RTV, agus greamacháin diomailt teasa. Cinntíonn sé braite beacht lochtanna agus cuireann sé tomhas tiús ghreamaitheacha roghnach ar fáil, ag cabhrú le monaróirí ard-iontaofacht agus cáilíocht nascáil chomhsheasmhach a choinneáil.
Sonraíocht Táirge
|
Catagóir |
Sonraíocht (VF5100) |
Sonraíocht (VF5300) |
|
Córas Íomhá |
||
|
Ceamara |
Ceamara Tionsclaíoch 12MP (Tosaigh), Ceamara Tionsclaíoch 5MP (Taobh) |
Ceamara Tionsclaíoch 12MP (Tosaigh), Ceamara Tionsclaíoch 5MP (Taobh) |
|
Rún |
10μm (Tosaigh), 11μm (Taobh roimh chalabrú) |
10μm (Tosaigh), 11μm (Taobh roimh chalabrú) |
|
FOV |
4030mm (Tosaigh); 2420mm (Taobh) |
4030mm (Tosaigh); 2420mm (Taobh) |
|
Lionsa |
Lionsa Telecentric (Tosaigh); Lionsa Sham (Taobh) |
Lionsa Telecentric (Tosaigh); Lionsa Sham (Taobh) |
|
Soilsiú |
RGBW + Solas comhaiseach + 4 taobh soilse UV |
RGBW + Solas comhaiseach + 4 taobh soilse UV |
|
Struchtúr Gluaiseachta |
||
|
Gluaiseacht X/Y |
AC Servo |
AC Servo |
|
Coigeartú Leithead |
Uathoibríoch |
Uathoibríoch |
|
Cineál Iompair |
Crios |
Crios |
|
Treo Luchtaithe an Bhoird |
Clé go Deas nó Deas go Clé (Roghnaigh ag pointe oird) |
Clé go Deas nó Deas go Clé (Roghnaigh ag pointe oird) |
|
Iarnród Seasta |
Iarnród Tosaigh |
Iarnród Tosaigh |
|
Córas Oibriúcháin |
Buaigh 10 |
Buaigh 10 |
|
Cumarsáid |
Ethernet, SEMA |
Ethernet, SEMA |
|
Braiteoir Tiús/Airde |
Tiús Cumhaidh Comhréire (Roghnach), Léasair Líneach (Roghnach) |
Tiús Cumhaidh Comhréire (Roghnach), Léasair Líneach (Roghnach) |
|
Cumraíocht Crua-earraí |
||
|
Ceanglas Cumhachta |
Céim Aonair 220V, 50/60Hz, 5A |
Céim Aonair 220V, 50/60Hz, 5A |
|
Riachtanas Aeir |
0.4–0.6MPa |
0.4–0.6MPa |
|
Airde Conveyor |
900 ± 20mm |
900 ± 20mm |
|
Toisí Trealaimh |
L1200D1640H1590mm (Gan solas túr) |
L1200D1640H1590mm (Gan solas túr) |
|
Meáchan Trealamh |
1400kg |
1450kg |
|
Méid PCB |
||
|
Méid |
5050–510510mm |
5050–510510mm |
|
Meáchan PCB |
Níos lú ná nó cothrom le 8kg |
Níos lú ná nó cothrom le 8kg |
|
Tiús |
0.6–6mm |
0.6–6mm |
|
Imréiteach |
Imréiteach barr 25-50mm inchoigeartaithe, imréiteach bun 50mm |
Imréiteach barr 25-50mm inchoigeartaithe, imréiteach bun 25-50mm inchoigeartaithe |
|
Imeall Clampála |
Níos mó ná nó cothrom le 3.0mm |
Níos mó ná nó cothrom le 3.0mm |
|
Feidhmeanna Cigireachta |
||
|
Greamachán UV |
Greamachán ar iarraidh, greamachán neamhleor, greamachán iomarcach, limistéar greamaitheacha, fad agus leithead greamaitheacha, boilgeoga, splashes, línte oráiste, pinholes, tiús bocht (roghnach), etc. |
Mar an gcéanna le VF5100 |
|
Greamachán Eile (UF, RTV, etc.) |
Greamachán iomarcach, greamachán neamhleor, splancscáileán, poill aeir, greamachán dreapadóireachta taobh bocht, greamachán briste, limistéar greamaitheacha, fad agus leithead greamaitheacha, airde greamaitheacha (roghnach), etc. |
Mar an gcéanna le VF5100 |
|
Comhpháirteanna |
Bump, Damáiste, Ar Iarraidh |
Bump, Damáiste, Ar Iarraidh |
|
Luas Cigireachta* |
350–400ms/FOV |
350–400ms/FOV |
Tá sonraí táirge le haghaidh tagartha amháin. Déan teagmháil linn le do thoil chun an fhaisnéis is déanaí a dhearbhú.
